品牌：九视
型号：JS1360
产品说明：此款广电级变频转换器可将输入的CVBS音视频信号变换为标准SDI信号输出，输出SDI分辨率可设置，广电级设备专用，可兼容3G/HD/SD-SDI，简单易用。
全国统一咨询电话：400-061-8657
QQ客服一：
QQ客服二：

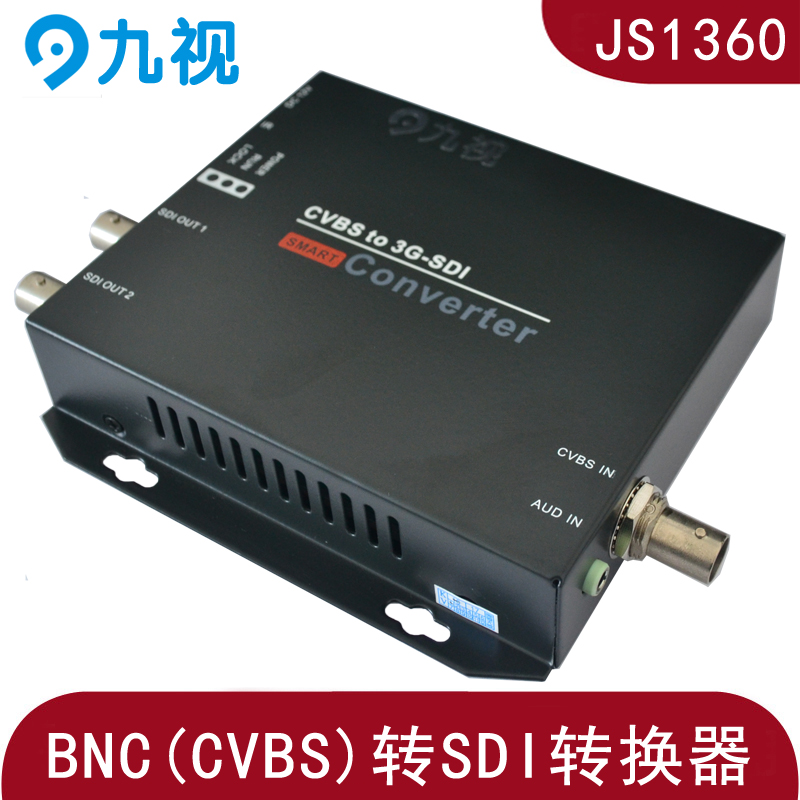

九视JS1360 CVBS to SD/HD/3G-SDI广播级转换器是一款专用将复合视频广播信号CVBS转换为高清数字串行接口(SerialDigitalInterface)SDI信号的设备。该设备集成SDI发送器及CVBS解调器，内建专业的视频缩放、去交织和帧率转换引擎，可方便地将隔行的CVBS信号转为各种格式的SDI信号，最高可支持3G-SDI。同时还可以将一路模拟立体声音频实时嵌入到SDI信号中，以实现声音及图像同步传输。
该设备可广泛应用于多媒体信号广播、广播电视节目制作与传播、视频安防监控等领域。
支持 CVBS输入格式：480i(NTSC),576i(PAL);
支持 SMPTE 425M(A级和 B级)，SMPTE424M，
SMPTE292M，SMPTE259M-C;
支持所有格式的非对称自动转换包括升帧、降帧、去交织;

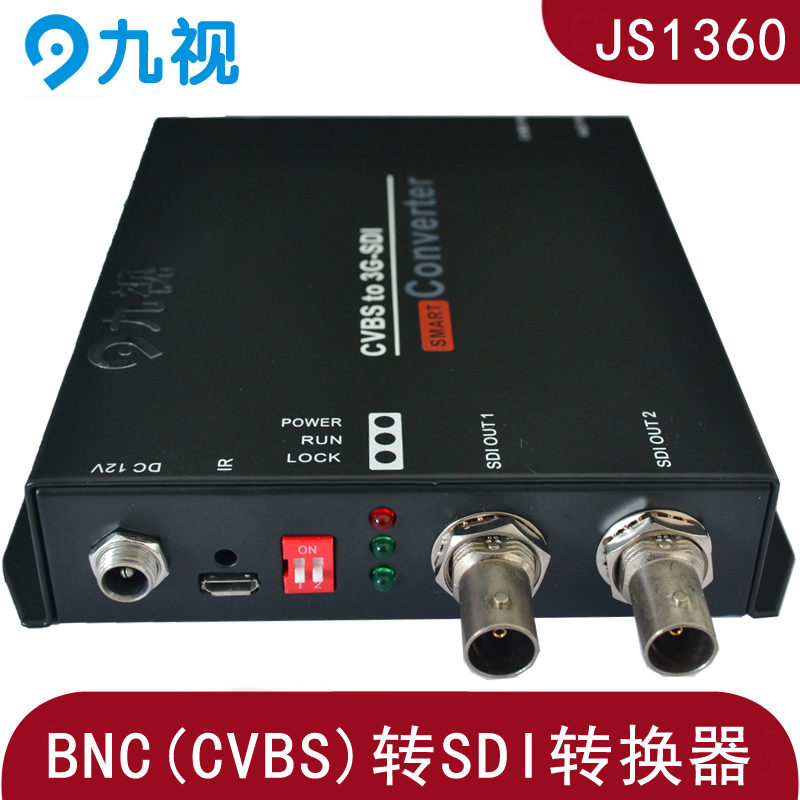

带有 2路 SDI信号输出;
一个 8位拨码开关，通过拨码开关对设备参数进行配置，机壳背板上带有配置使用指南

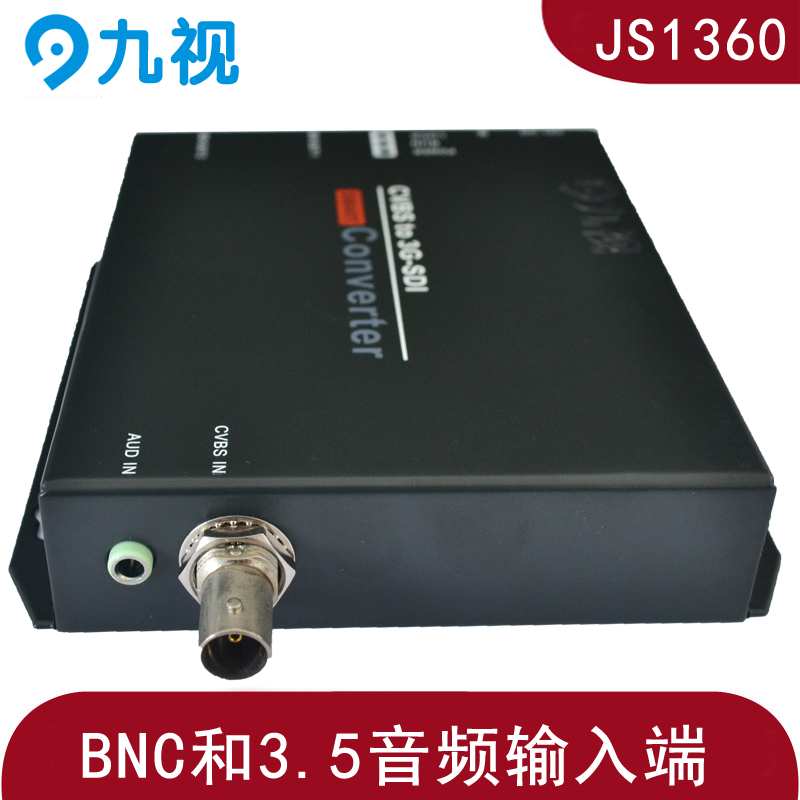

一路双声道模拟音频输入，可以将音频嵌入到 SDI中;
一个 MiniUSB接口，供固件升级和 PC软件控制。
|
产品型号 |
JS1360 |
|
输入接口 |
1×CVBS |
|
支持输入格式 |
480i,576i |
|
输出格式 (通过拨码开关配置) |
525i @ 59.94
625i @ 50
输出格式
720p @ 25/30/50/59.94/60
(通过拨码开关配置) 1080i @ 50/59.94/60 1080p @ 25/30/50/59.94/60 |
|
输出接口 |
2×SD/HD/3G-SDI |
|
输出信号类型 |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
SDI信号幅度 |
0.8Vp-p |
|
SDI阻抗 |
75欧姆 |
|
SDI耦合类型 |
AC耦合 |
|
SDI信号抖动(典型值) |
SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
|
最大输出电缆长度 |
Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m |
|
尺寸（mm） |
158*120*36 |
|
电源需求 |
5~24VDC |

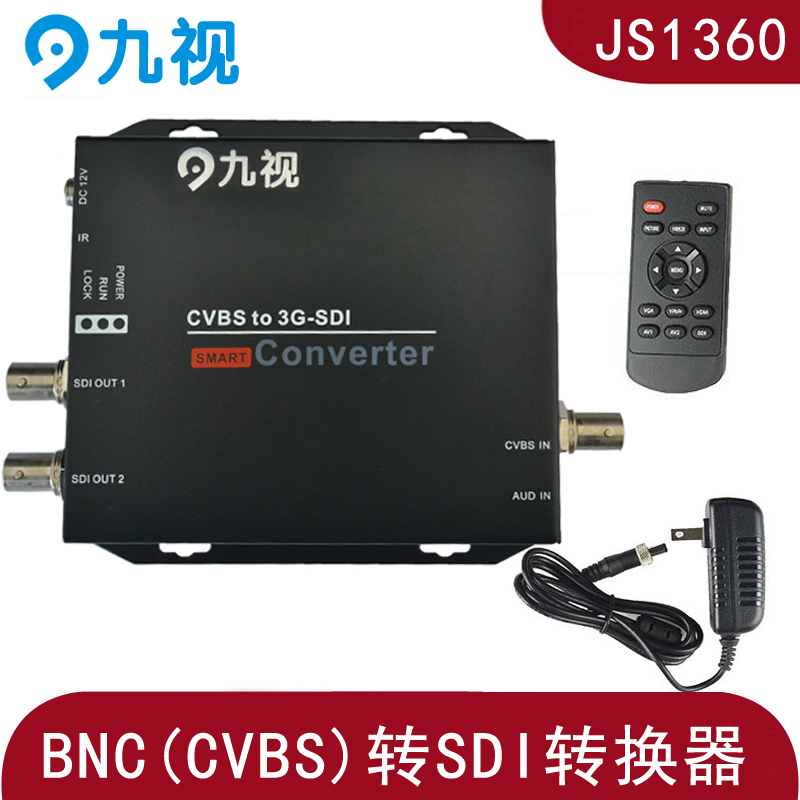

1、九视JS1360转换器
2、电源适配器
3、说明书
